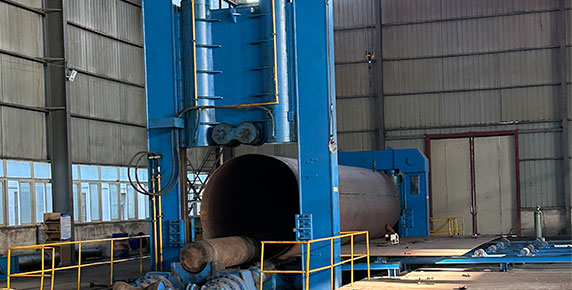

直縫鋼管的預焊： 預焊包括合縫和焊縫。 一、合縫(也即成型縫)無錯邊或錯邊小于規定值，一般規定錯邊量≤板厚的8％，大不超過1.5mm。 二、要保證焊縫有適宜的熔透深度和熔敷量，既要保證焊后不開裂，不產生燒穿現象，又要控制焊縫高度，對外焊焊縫余高不產生影響。 三、焊道連續，成型，以利于保證后的外焊。 四、焊縫不存在焊偏、氣孔、裂紋、夾渣、燒穿及背面焊瘤等缺陷，要求焊縫中心偏差≤1mm。 五、無電弧灼傷，飛濺小，不影響管端坡口及表面。 六、焊縫與母材匹配，焊縫金屬理化性能達到要求。 直縫鋼管焊接的要領： 制造大口徑直縫焊管的成型方法有UOE成型法、排輥成型法(CFE)、CE成型等。對于絕大多數成型方法的后一道工序都是對焊接后管坯再進行一次全長擴徑，以提高焊接鋼管形。擴徑成為大口徑直縫焊管生產中確保成品管的一道重要工序。擴徑是一種利用液壓或機械方式從鋼管內壁加力使鋼管沿著徑向向外擴脹成型的壓力加工工藝。機械方式比液壓方式，設備簡單且效率高，在世界上的幾條大口徑直縫焊管制管線擴徑工序都被采用，機械擴徑利用擴徑機端部的分瓣的扇形塊沿徑向擴張，使管坯沿長度方向以步進方式，分段實現全管長塑性變形的過程。 一、初步整圓階段。扇形塊打開直到所有扇形塊都接觸到鋼管內壁，此時步長范圍內鋼管內圓管中各點半徑大小都幾乎一致，鋼管得到初步整圓。 二、名義內徑階段。扇形塊從前段位置開始降低運動速度，直到抵達要求位置，這個位置是要求的成品管內圓周位置。 三、彈復補償階段。扇形塊在2階段的位置開始進一步將低速度，直到抵達要求位置，這個位置是工藝設計要求的彈復前鋼管內圓周位置。

大口徑直縫焊管質量檢驗方法有很多種，其中物理方法也是常用的檢驗方法，物理檢驗就是利用一些物理現象進行測定或檢驗的方法。材料或大口徑直縫焊管內部缺陷情況的檢查，一般都是采用無損探傷的方法。當前的無損探傷有磁力探傷、超聲波探傷、射線探傷、滲透探傷等。   磁力檢驗   磁力探傷只能發現磁性大口徑直縫焊管表面和近表面的缺陷，而且對缺陷僅能做定量分析，對于缺陷的性質和深度也只能根據經驗來估計。磁力檢驗是利用磁場磁化鐵磁大口徑直縫焊管所產生的漏磁來發現缺陷的。按測量漏磁方法的不同，可分為磁粉法、磁感應法和磁性記錄法，其中以磁粉法應用廣。   滲透檢驗   滲透檢驗是利用某些液體的滲透性等物理特性來發現和顯示缺陷的，包括著色檢驗和熒光探傷兩種，可用來檢查鐵磁性和非鐵磁性材料表面的缺陷。   射線探傷   射線探傷是利用射線可穿透物質和在物質中有衰減的特性來發現缺陷的一種探傷方法。按探傷所使用的射線不同，可分為X射線探傷、γ射線探傷、高能射線探傷三種。由于其顯示缺陷的方法不同，每種射線探傷都又分電離法、熒光屏觀察法、照相法和工業電視法。射線檢驗主要用于檢驗大口徑直縫焊管焊縫內部的裂紋、未焊透、氣孔、夾渣等缺陷。   超聲波探傷   超聲波在金屬及其它均勻介質傳播中，由于在不同介質的界面上會產生反射，因此可用于內部缺陷的檢驗。超聲波可以檢驗任何焊件材料、任何部位的缺陷，并且能較靈敏地發現缺陷位置，但對缺陷的性質、形狀和大小較難確定。所以大口徑直縫焊管超聲波探傷常與射線檢驗配合使用。

1、材質一樣，用途不同，所以不存在誰好的問題。 2、螺旋焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。按焊接方法不同可分為電弧焊管、高頻或低頻電阻焊管、氣焊管、爐焊管、邦迪管等。按焊縫形狀可分為直縫焊管和螺旋焊管。電焊鋼管用于石油鉆采和機械 制造業等。爐焊管可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。焊接鋼管比無縫鋼管成本低、生產效率高。 3、焊接鋼管是指用鋼帶或鋼板彎曲變形為圓形、方形等形狀后再焊接成的、表面有接縫的鋼管。 焊接鋼管采用的坯料是鋼板或帶鋼。
